塑料球壓痕硬度計QYS-96是按照要求設計制造的一種智能化的儀器，其主要參數(shù)滿足標準要求，可用于對汽車工程塑料ABS，以及其它一些行業(yè)用塑料的硬度來進行測定。QYS-96塑料球壓痕硬度計采用微處理器進行控制，具有集成化、數(shù)字化等優(yōu)點?？勺詣蛹虞d，具有自動記時以及數(shù)字位移檢測，彩色液晶中文顯示，自動打印等多種功能。本機采用手觸屏技術，使操作更簡單、更直觀、畫面更美觀。本機還具有用φ1.8mm壓頭，做24小時耐壓試驗的功能。是目前國內同類球壓痕硬度測定儀中一款可以同時做兩種硬度試驗的儀器，也是同類產(chǎn)品中性能價格比好的儀器。
    一、產(chǎn)品的制造和檢驗標準如下：
    1、JJG369-1993《塑料球壓痕硬度計檢定規(guī)程》
    2、JB/T7410—94《塑料球壓痕硬度計技術條件》
    二、適用的試驗方法標準：
    1、ISO2039-1：2001《塑料硬度測定一部分：球壓痕法》
    2、GB3398.1-2008《塑料硬度測定一部分：球壓痕法》
    三、應用范圍：
    該儀器可用于測定汽車工程塑料、塑料建材等行業(yè)材料硬度測試，并能對數(shù)據(jù)處理打印。

　　    四、主要技術指標：
    1、試驗負荷分為六級：9.8N(預加載)49N、132N、358N、612N、961N2；
    2、鋼球壓頭：Φ5mm，Φ10mm4、試樣較大允許高度：10mm；
    3、壓痕深度指示較小分度值：0.001mm；
    4、壓頭至機壁距離：55mm；
    5、示值精度：±4%；
    6、計時量程：10~90s，計時精度±0.1s；
    7、有效的測量范圍：0.150~0.350mm；
    8、機架變形量：≤0.05mm；
    9、設備重量：45kg；
    10、設備外型尺寸（mm）：330×220×425；
    五、結構組成及原理：

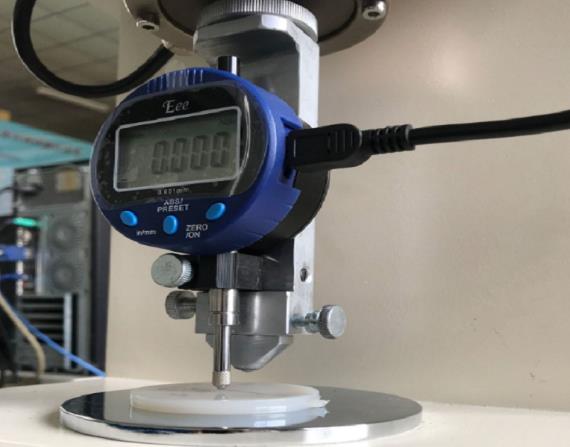

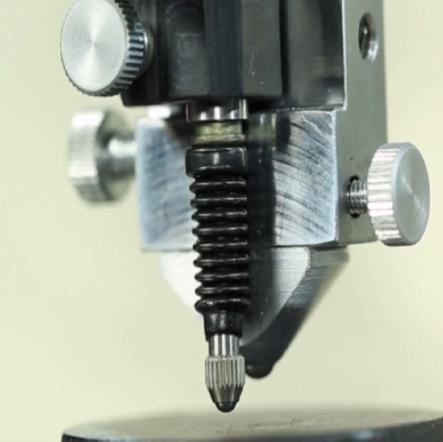

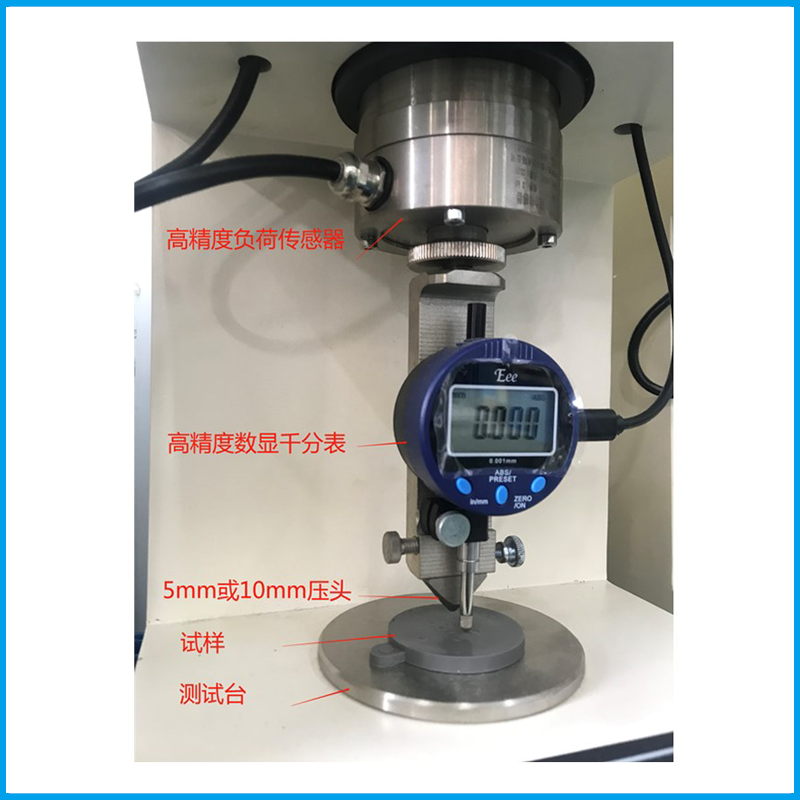

    儀器主要由主機，壓頭，加荷裝置，變形采集系統(tǒng)、微處理系統(tǒng)等組成。塑料硬度是指塑料材料抵抗另一種視作不發(fā)生彈性及塑性變形的剛性物體對它壓入的能力。塑料球壓痕硬度試驗是用規(guī)定直徑的鋼球在試驗負荷的作用下垂直壓入試樣表面，保持一定時間后讀取壓痕深度值。通過計算或查表求得其硬度值。
    1﹑試樣厚度不小于4mm，加荷速度的可調范圍為２－７秒內，常為4－6秒，加荷時間為30秒或60秒；負荷大小應根據(jù)試樣預料的硬度選擇，硬度較高可選擇較大的負荷；反之取較小負荷。如不能預知試樣的硬度一定要由較小負荷開始逐步升級，才不會破壞鋼球壓頭及試樣；一般只要按試樣規(guī)定要求選擇負荷就可以進行試驗。
    2﹑球壓痕硬度是指以規(guī)定直徑的鋼球，在試驗負荷的作用下垂直壓入試樣的表面，保持一定的時間后，單位面積上所承受的平均壓力以Kgｆ／mm2或N／mm2表示。
    其表達式為：
    H＝0.21ｐ／0.25πＤ（ｈ－0.04）(kg/mm2)
    P―負荷　(kg)
    h―壓痕深度　(mm)
    D―鋼球直徑　(mm)
    π―圓周率
    注：h＝h１－h(huán)２
    h1：試樣負荷的壓入深度（mm）；
    h2：儀器在試驗負荷下的機架變形量（mm）；

    六、試樣要求：
    1﹑試樣應厚度均勻，表面光滑平整，無汽泡，無機械損傷及雜質。
    2﹑試樣厚度不應小于４mm，試樣大小應保證每個測量點中心與試樣邊緣距離不小于10mm，各測量點中心之間的距離不小于10mm。推薦試樣尺寸為40×40×４mm或Ф50×４mm。
    七、注意示項：
    1﹑試驗時須保證所施作用力與試樣表面垂直，試樣支承面須與工作臺面接觸良好，試驗過程中加荷應平穩(wěn)，不得受到?jīng)_擊和振動。
    2﹑安裝壓頭或更換工作臺應先試測幾次，使硬度計處于工作狀態(tài)，然后方可進行硬度試驗。
    3﹑在每個試驗中試驗次數(shù)不小于3次。
    八、QYS-96塑料球壓痕硬度計的維護：
    1﹑儀器須安裝在干燥的地方，附近應無振源，無粉塵無腐蝕性氣體。
    2﹑機殼應接地良好，使用完畢后切斷電源。
    3﹑使用時，須按規(guī)定的測量硬度范圍進行，若不能確定被測試樣的硬度范圍，負荷的選擇應由小到大逐級增加。
    4﹑保持清潔，使用完畢后加罩，以防灰塵侵入，嚴防生銹。
